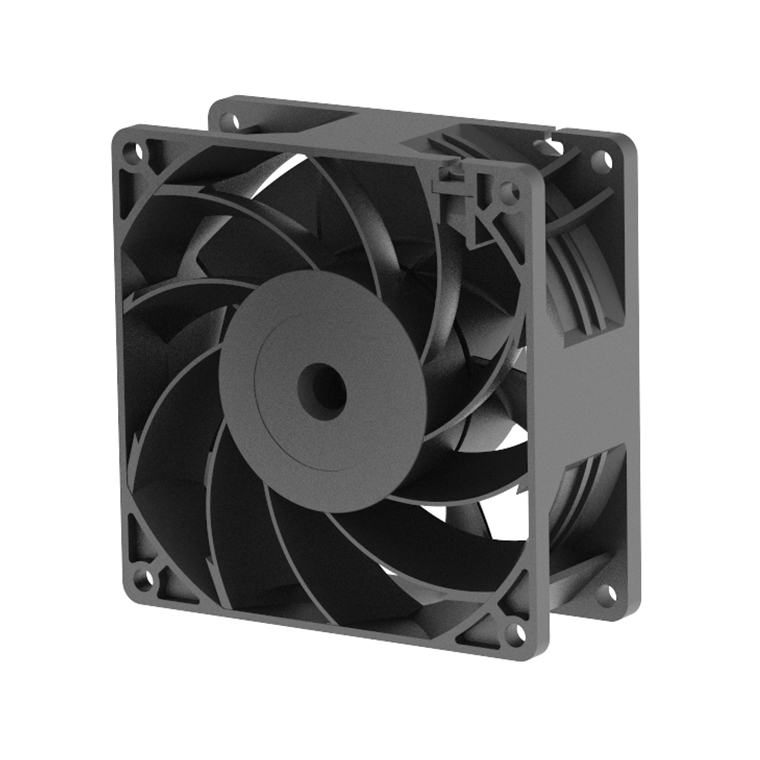

首頁 > 產品中心 > 增圧風扇（直流）
1、94V-0防火、ROHS2.0環保材質
2、可選自動重啟、反接保護、FG、RD、PWM功能
3、外框采用反向檔風條增壓設計，風壓更強
4、扇葉采用彎形設計，同轉速時，風量更大
5、絕緣等級：Class B
6、軸承：雙滾珠軸承

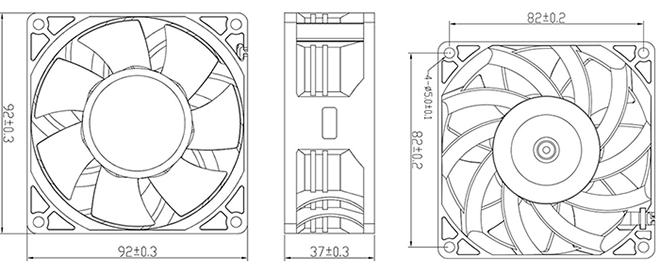

產品尺寸：
單位

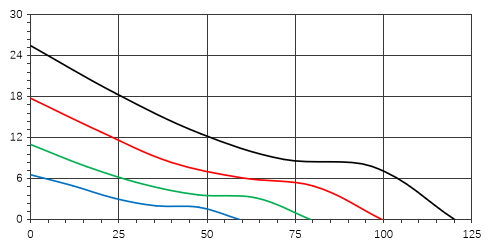

特性曲線：
風壓（mmH2O）
風量（CFM）
產品性能：
絕緣阻抗：DC500V兆歐表測量，10MΩ以上
絕緣耐壓：AC500V 1分鐘
絕緣等級：Class B
容許環境溫度范圍:
工作時: -20℃ ~ +80℃（滾珠）
存放時: -40℃ ~ +85℃（滾珠）
特性材質：
外殼：PBT塑料（黑色）UL94V-0
扇葉：PBT塑料（黑色）UL94V-0
軸承：滾珠軸承
導線：UL1007 AWG24 紅：+ 黑：-
* 其他要求請另行咨詢。
預期壽命：
預期壽命: 40℃ 50, 000小時（滾珠）
※正常使用狀態下
行業應用：
適用于: 服務器、逆變器等。
產品規格：
SIZE(mm) | MODEL | BEARING | VOLTAGE(V) | CURRENT(A) | SPEED (RPM) | AIR FLOW(CFM) | PRESSURE (mmH2O) | NOISE(dBA) | W(g) |
| 92x92x38 | HD9238X12H | Sleeve or Two Ball | 12 | 0.60 | 4800 | 112.54 | 15.22 | 52.14 | 225 |
| HD9238X12M | 12 | 0.45 | 4000 | 92.97 | 11.86 | 48.36 | |||
| HD9238X12L | 12 | 0.30 | 3000 | 69.73 | 7.67 | 39.49 | |||
| HD9238X24D | 24 | 0.55 | 5500 | 128.96 | 19.98 | 56.44 | |||
| HD9238X24H | 24 | 0.35 | 5000 | 117.23 | 46.51 | 53.12 | |||
| HD9238X24M | 24 | 0.25 | 4000 | 92.97 | 11.86 | 48.36 | |||
| HD9238X24L | 24 | 0.15 | 3000 | 69.73 | 7.67 | 39.49 | |||
| HD9238X48D | 48 | 0.30 | 5500 | 128.96 | 19.98 | 56.44 | |||
| HD9238X48H | 48 | 0.25 | 5000 | 117.23 | 46.51 | 53.12 | |||
| HD9238X48M | 48 | 0.15 | 4000 | 92.97 | 11.86 | 48.36 | |||
| HD9238X48L | 48 | 0.10 | 3000 | 69.73 | 7.67 | 39.49 |

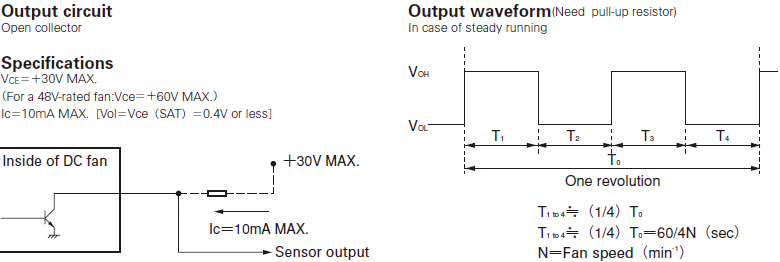

FG測速功能：
說明：速度傳感器利用霍爾傳感器感應信號加以輸出，風扇轉動一圈，傳感器輸出兩個完整的脈沖（見上圖右側波形圖，即圖中T0即為風扇轉動一圈）。用以輸出到系統中來檢測風扇轉速。

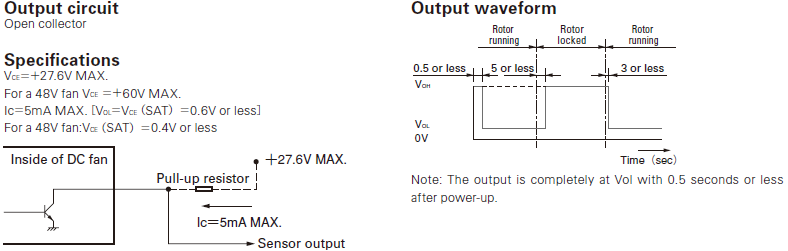

RD報警功能：
說明：鎖死傳感器使用頻率較低，其工作狀態請見波形圖。在正常通電狀態下：風扇正常運轉時，傳感器輸出低電壓（即集電極開啟）；當風扇停轉后，傳感器輸出高電壓（即集電極關閉）。

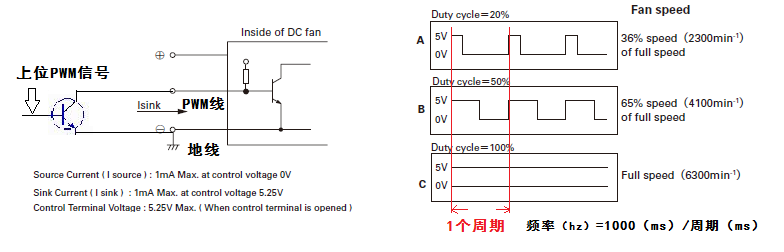

PWM調速功能：
說明：PWM，中文名為“脈寬調制”。即通過控制電路在一個固定頻率的“開”和“關”時間（這種“時間”叫做占空比）來形成波形如右圖的信號，通過改變輸入的PWM信號的占空比，我們可以在一定范圍內來控制風扇的轉速，從而達到另風扇“按需調速”。
* 以上功能選擇會產生附加費用以及裝配變更。
